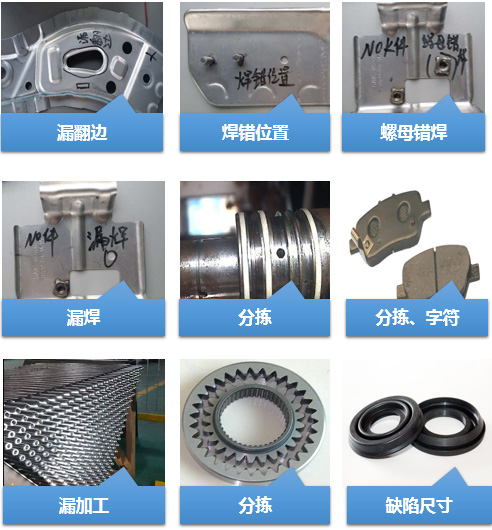

汽車沖壓工件類別展示

“汽車工件缺陷視覺檢測系統”

“汽車工件缺陷檢測”由海克易邦光電科技有限公司自主研發，用于汽車工件缺陷檢測。系統通過識別圖像特征，分析計算沖壓工件的特征信息，判斷產品是否符合要求，并輸出控制信號。檢測過程為自動測量，異常時給出異常信號，同時對應輸出OK或NG信號，并在工控機存儲不合格零件圖片。本設備主要應用于零配件的生產過程中，如：汽車行業、精密加工行業等等。

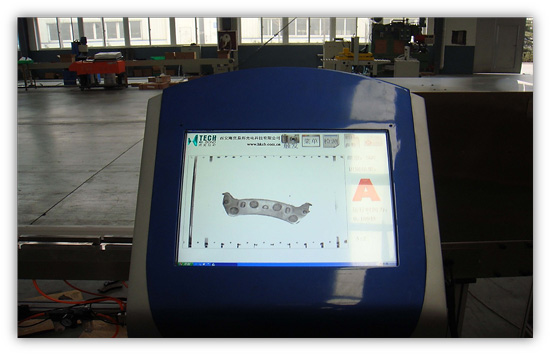

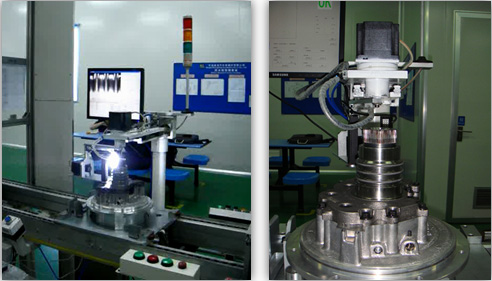

“汽車工件缺陷檢測”現場應用

系統運作流程

開機后，按啟動按鈕，設備進入自動運行狀態，選定設定好的工程，人員將物料放入傳送帶后，根據已設定的工程，對不同產品進行檢測。

不同的產品在設置工程時對應不同的相機及光源，該視檢機由五個相機，10個光源組成，覆蓋180度照射面，確保不同大小及規格的產品都能得到適合的檢測工位。做到合格品與不合格品的分揀，當檢測到不良時，可將不良品分揀收集。

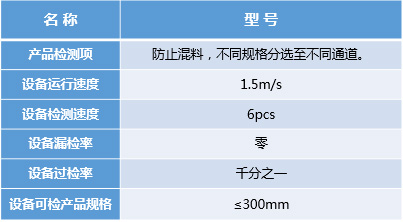

技術指標

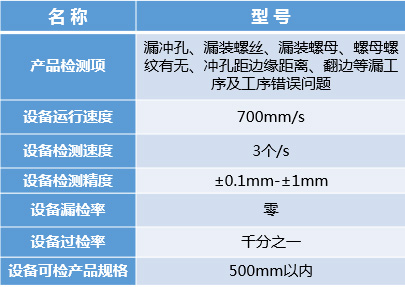

“工件漏工序視覺檢測系統”

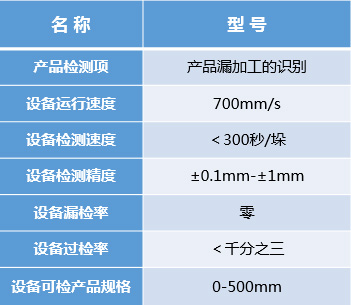

“工件漏工序檢測系統”由海克易邦光電科技有限公司自主研發，用于汽車工件缺陷檢測。本設備采用雙軸XZ電機搭載視覺裝置，對堆放在V型架上的產品進行有序檢測，沿X、Z軸從上到下，從左到右進行采圖檢測，當檢測到NG品時報警提示，并在軟件界面標記NG品位置。檢測過程為自動測量，異常時給出異常信號。

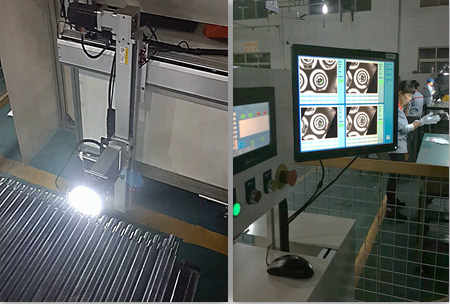

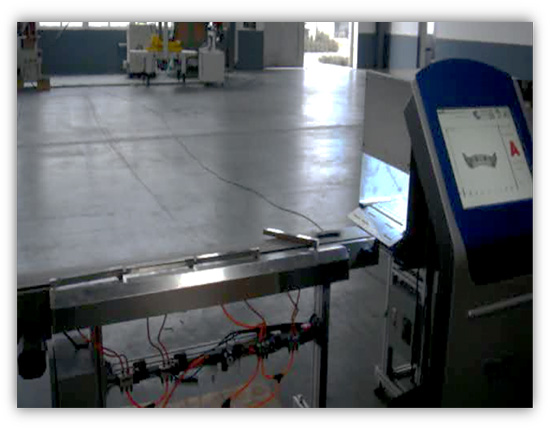

“工件漏工序檢測”現場應用

系統運作流程
1、產品放在V型架上；
2、設備通過兩軸電機，逐步拍攝產品圖片，進行分析識別，當檢測到產品NG時，停機報警，人工標記處理后，點擊復位按鈕，繼續檢測；
3、檢測結果在計算機界面有顯示，歷史檢測數據可導出，不低于1000條；
4、軟件可存儲多個項目程序，以方便換型號時調用；
5、檢測速度小于300秒/托盤，不包含人工處理NG品時間；
6、漏檢率：零；過檢率：小于千分之三；漏檢指將NG品判定為OK品，過檢指將OK品判定為NG品；
7、產品直徑規格11mm-25mm。

技術指標

“密封圈缺陷視覺檢測系統”

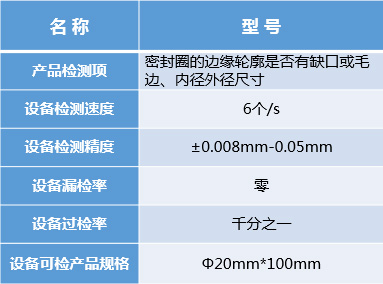

“密封圈缺陷視覺檢測系統”針對密封圈質量（邊緣缺口毛刺、內完井尺寸）進行檢測。相機快速采集生產線上密封圈圖像，將圖像數據傳送到圖像處理系統，圖像處理系統對每幅圖像進行預處理、尺寸測量等運算，通過與標準模板圖像及設定參數進行比較，來判斷產品是否合格，輸出廢品報警信息及剔廢控制信號，由機械系統剔除廢品，從而保證密封圈質量。本系統主要應用于各類規格密封圈生產過程中的缺陷檢測，并可延伸至相關產品或行業的應用中。

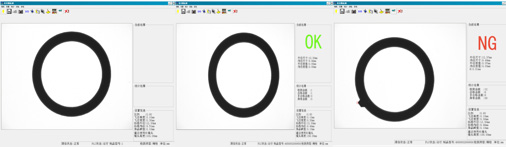

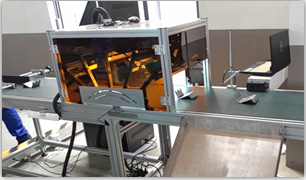

“密封圈缺陷檢測”現場應用

系統運作流程

計算機啟動后，檢測系統進入工作狀態。
首次使用系統時，要進行相機、光源的調試，保證獲取清晰、均勻的圖像；
根據檢測要求進行相關參數設置，定義檢測內容及檢測標準，設定完成后，進行測試檢測，判斷檢測參數設置是否合理。
確定檢測參數后，系統可自動運行。以后每次根據設定好的檢測內容和參數即可執行檢測。如果需要修改參數可進入參數修改界面進行修改。

技術指標

“轉子缺陷視覺檢測系統”

“轉子缺陷視覺檢測系統”，系統通過定位裝配線上轉子的孔位特征，進行圖像識別、分析計算轉子的特征信息，來判斷產品是否符合要求，并輸出控制信號。檢測過程為自動測量，測試完畢后，合格時綠燈亮，不合格時紅燈亮，異常時給出異常信號，同時對應輸出OK或NG信號，并在工控機存儲不合格零件圖片。本設備主要應用于零配件的生產過程中，如：汽車行業、精密加工行業等等。

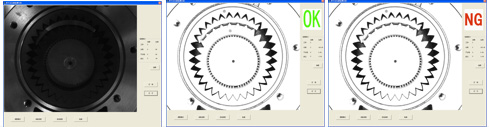

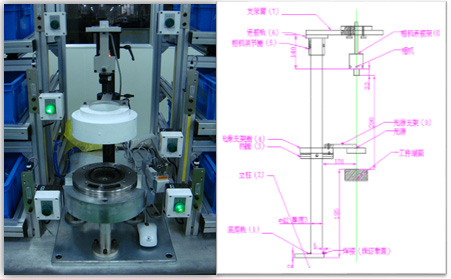

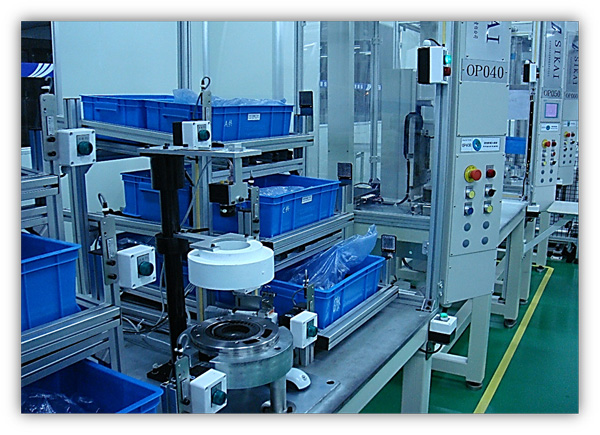

“轉子缺陷檢測”現場應用

系統運作流程

計算機啟動后，檢測系統進入工作狀態；
首次使用系統時，要進行相機、光源的調試，保證獲取清晰、均勻的圖像；
根據檢測要求進行相關參數設置，定義檢測內容及檢測標準，設定完成后，進行測試檢測，判斷檢測參數設置是否合理；
確定檢測參數后，系統可自動運行。以后每次根據設定好的檢測內容和參數即可執行檢測。如果需要修改參數可進入參數修改界面進行修改。

“剎車片分揀視覺系統”，本系統采用先進的圖像視覺檢測技術，實現對運動中的剎車片進行實時分揀。系統配備一臺高速工業相機，高速工業相機在不同的工位采集到剎車片圖像，并將圖像數據傳送到圖像處理系統，圖像處理系統對每幅圖像進行預處理、匹配定位、特征區域自動搜尋、相關尺寸測量等運算，并與標準模板圖像或設定的相關參數進行比較，如果發現不一致的區域并且超過設定的參數范圍，則輸出報警信號。

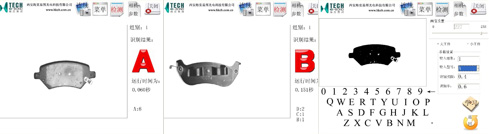

“剎車片分揀系統”現場應用

系統運作流程

開機后，按啟動按鈕，設備進入自動運行狀態，選定設定好的工程，人員將物料放入傳送帶后，根據已設定的工程，對不同產品進行檢測。做到合格品與不合格品的分揀，當檢測到不良時，可將不良品分揀收集。

技術指標

“螺桿分揀視覺系統”

“螺桿分揀視覺系統”，本系統采用先進的圖像視覺檢測技術，實現對運動中的螺桿進行實時分揀。系統配備一臺高速工業相機，高速工業相機在不同的工位采集到螺桿圖像，并將圖像數據傳送到圖像處理系統，圖像處理系統對每幅圖像進行預處理、匹配定位、特征區域自動搜尋、相關尺寸測量等運算，并與標準模板圖像或設定的相關參數進行比較，如果發現不一致的區域并且超過設定的參數范圍，則輸出報警信號。

系統運作流程

開機后，按啟動按鈕，設備進入自動運行狀態，依次設定好“主孔”“裝配孔”“膠圈”工程，物料進入傳送帶后，根據已設定的工程，對不同產品進行檢測。窗口的右上角的指示燈，綠色為合格，紅色為不合格。如果工件的位置放置不正確，系統找不到主孔的情況下，系統會提示調整工件的位置。做到合格品與不合格品的分揀，當檢測到不良時，可將不良品分揀收集。選擇診斷功能后，打開診斷，則系統每檢測一次，會彈出診斷圖像窗口。不需要此功能時，點擊“關診斷”則關閉診斷功能。
