MVS口罩視覺檢測系統是西安海克易邦光電有限公司基于自主開發的視覺平臺MVS，開發的專用于檢測口罩的視覺系統。該系統能有效檢測口罩正反面污漬，焊點銜接口、長寬尺寸、排齒、瑕疵等問題，剔除口罩在生產過程中出現的以上不良品，提高產品生產速度。

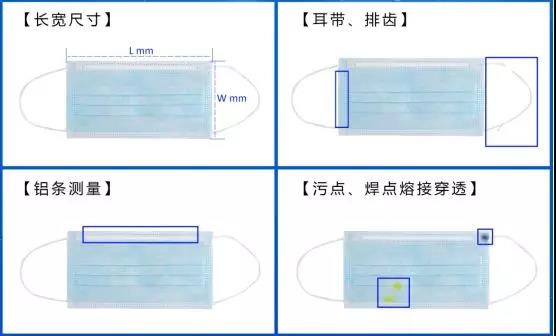

1.檢測項目及說明

名稱	說明
耳帶類型	分為“外翻，圓耳帶”、“外翻，扁耳帶（窄）”、“外翻，扁耳帶(寬)、內翻，圓耳帶”、“內翻，扁耳帶（窄）”、“內翻，扁耳帶(寬)”六種。
焊接所在面	指焊點所在面，分為“邊緣折出面”、“邊緣折入面”兩種
包邊類型	耳帶焊接后是否再進行包邊，分為“包邊”與“不包邊”兩種
左右邊齒類型	分為“直線型”與“圓弧型”兩種
主體尺寸	單位mm
耳帶尺寸	單位mm
左右邊齒區域?qū)挾?/span>	單位mm
左右邊齒內側與主體邊緣距離	單位mm
側鼻梁條長度	單位mm
側鼻梁條位置	外形檢測工位拍照時，鼻梁條位置圖片的上方還是下方，分為“上方”“下方兩種”

產品概述

其它相關信息

項目		說明
主體區域檢測	疊片		兩片口罩片疊在一起焊接，部分工廠稱為“雙片”或者“雙胞胎”
	穿孔		口罩主體發生穿孔破洞，或者中布破損，當穿孔面積大于允許面積（單位mm2）時，口罩不合格
	尺寸		口罩主體尺寸是否與規格要求允許的最大偏差（單位mm）
耳帶焊接	耳帶打結		檢測耳帶是否存在結頭、紅繩，存在則認為耳帶打結，口罩不合格
	耳帶長度		耳帶的長度是否與規格要求允許的最大偏差（單位mm）
	耳帶端頭與主體邊緣距離		耳帶端頭與主體邊緣中最靠近的邊緣的距離，分為水平距離與垂直距離兩種，實際距離不在用戶設置的合理范圍內時，口罩不合格
	耳帶焊接露頭		耳帶焊接是否出現露頭
	焊點上下無邊緣		焊點位置有可能出現偏差，焊到口罩邊緣附近。
鼻梁條	側部鼻梁條長度		側部鼻梁條的長度是否與規格要求出現偏差，偏差值大于允許偏差（單位mm）時，口罩不合格
	側部鼻梁條位置		側部鼻梁條的左右位置是否處于口罩的中間，偏差值大于允許偏差（單位mm）時，口罩不合格
	側部鼻梁條角度		理想情況下側部鼻梁條與口罩上下邊緣之間的夾角應該為0度，該角度與0度之間的偏差大于允許偏差（單位為度）時，口罩不合格
	中部鼻梁條長度		中部鼻梁條的長度，該值小于最小允許值時（單位mm）時，口罩不合格
	最小寬度比例		檢測鼻梁條寬度均勻性
	焊點位置		檢測鼻梁條兩側焊點距離鼻梁條兩端的距離
	連接皮帶下方鼻梁條		連接傳送帶與鼻梁條重合處兩邊的鼻梁條
	檢測鼻梁條碎片		檢測鼻梁條兩側是否有多余的鋁條碎片
左右邊齒	區域?qū)挾?/span>		左右邊齒的寬度是否與規格要求出現偏差，偏差值大于允許偏差（單位mm）時，口罩不合格。
	左右位置		內側與主體邊緣距離是否與規格要求出現偏差，偏差值大于允許偏差（單位mm）時，口罩不合格。
兩側封邊	封邊條寬度		內耳帶口罩兩側封邊條寬度（單位mm）
	最大突出長度		內耳帶口罩封邊條突出口罩主體最大長度，超過設定長度不合格。
表面污損	正(反)面污漬		口罩主體的表面是否出現污漬黑點，如果出現則口罩不合格
	正(反)面毛發		口罩主體的表面是否出現毛發夾藏，如果出現則口罩不合格

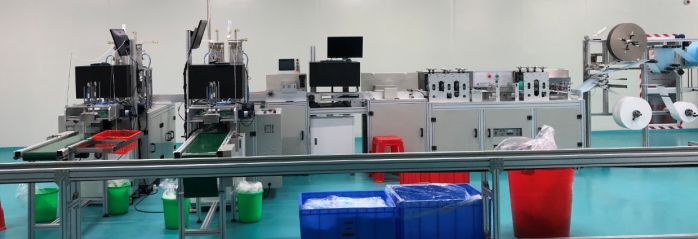

2.在線檢測系統

在線式檢測系統一共四個工位，前端物料正反面（工位1和工位2）檢測兩個，后端兩個超聲波焊接后各一個（工位3和工位4）。

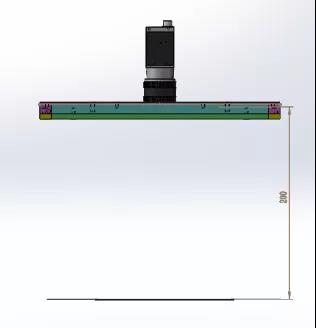

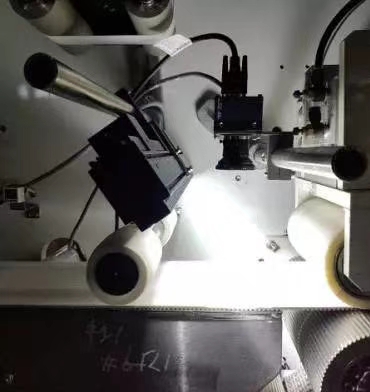

第一工位

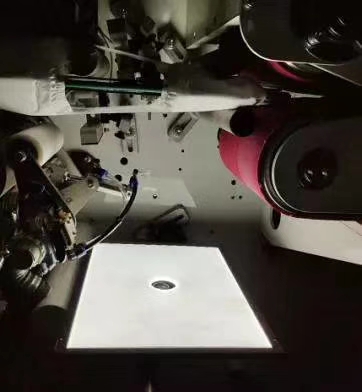

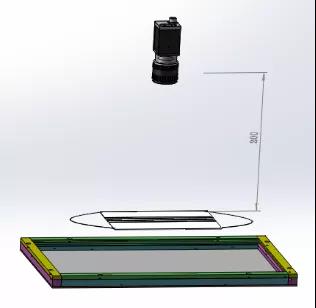

第二工位

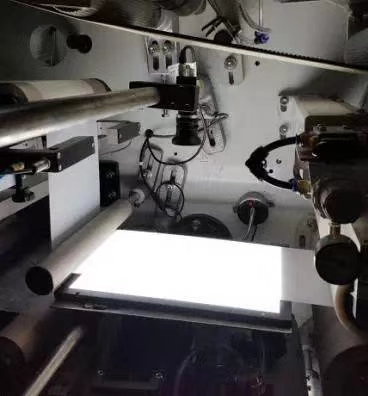

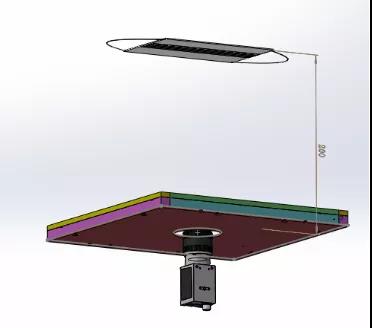

第3工位和第4工位

3.檢測項目
CCD1檢測項目（面陣相機）：, 內表面（布料顏色、臟污、黑點, 、昆, 蟲、毛發、黃斑）；
C, C, , D2檢測項目（面陣相機）：外表面（布料顏色、臟污、黑點、昆蟲、毛發、黃斑）；
CCD1/CCD2檢測效率：30米/分鐘。
CCD3檢測項目（線掃相機）：檢測鼻條不良（無鼻條、鼻條位置偏移）、耳帶不良（無耳帶、多耳帶、耳帶斷裂）、折疊層數、折子不良（折子間距不符、折子距邊尺寸）、點焊不良（點焊位置不符、點帶方式錯誤）；
CCD4檢測項目（線掃相機）：檢測鼻條不良（無鼻條、鼻條位置偏移）、耳帶不良（無耳帶、多耳帶、耳帶斷裂）、折疊層數、折子不良（折子間, 距不符、折子距邊尺寸）、點焊不良（點焊位置不符、點, 帶方, 式錯誤）；
CCD3/CCD4檢測效率：0.5秒/PCS。

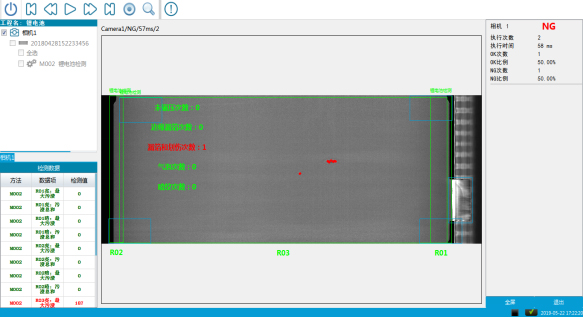

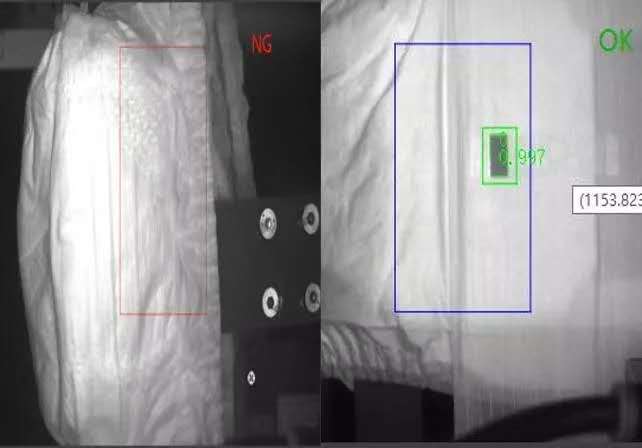

4.檢測效果圖

5.產品功能優勢

      軟件檢測方法設置簡單，靈活，易操作；
      支持在線修改參數；
      可以保存圖片方便查看
      可設置軟件權限。

6.主要技術特點

      檢測軟件及算法完全定制開發，系統針對性強；
      安裝簡單；結構緊湊，易于操作、維護和擴充；
      基于PC平臺，系統可擴充性強，基于MVS機器視覺軟件平臺可擴展其它功能。
